VTK：网格之FitToHeightMap

在VTK库中，FitToHeightMapFilter是一个强大的工具，用于将vtkPolyData数据转换为高度图。此处以vtkPlaneSource生成的平面为基础，平面上的点1和点2是根据DEM边界框计算的。每个点的z坐标都设置为对应的DEM高度值。通过ProbeFilter，我们可以将来自DEM的标量高程数据应用到平面上。接着，WarpScalar filter将将这个高度数据应用到变形后的网格上。一旦平面被悬停在变形后的DEM网格上，我们就可以使用相同的lookup table来显示两者。

操作步骤如下：

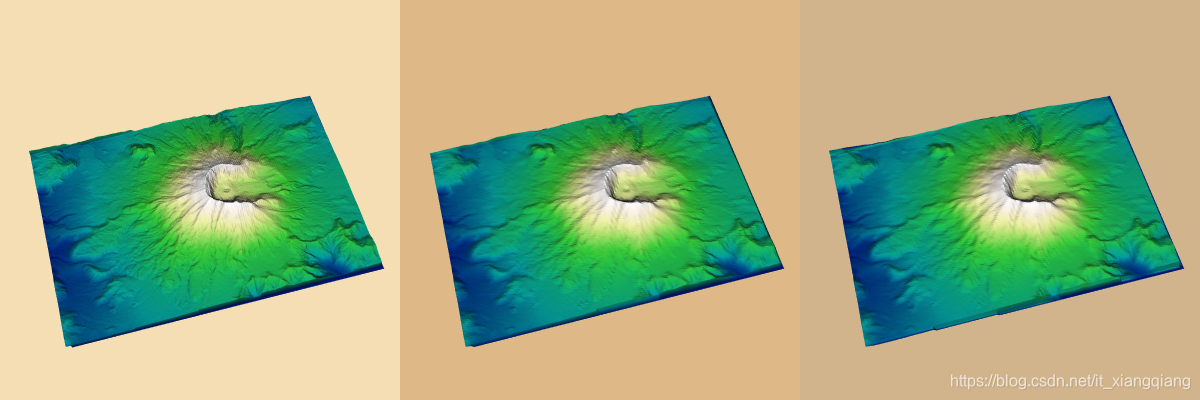

在下图中，可以看到原始网格（左）和点拟合网格（中）。通过对比可以看出，点拟合后的网格更贴合DEM的实际高度分布。

描述

在这个示例中，FitToHeightMapFilter被用于将由vtkPlaneSource生成的平面数据转换为高度图。平面的点1和点2的位置是根据DEM的边界框确定的。每个点的z坐标都被设置为对应的DEM高度值。随后，ProbeFilter用于将这些高度数据应用到平面上。接着，WarpScalar filter将将这个高度数据应用到变形后的网格上。最后，通过lookup table，我们可以同时显示原始网格和变形后的网格。

通过对比左右两图，可以清晰地看到点拟合网格与原始网格之间的差异。点拟合后的网格更加贴合DEM的实际高度分布，使得整个视觉效果更加逼真。
